Struts2请求响应流程：

在struts2的应用中，从用户请求到服务器返回相应响应给用户端的过程中，包含了许多组件如：Controller、ActionProxy、ActionMapping、Configuration Manager、ActionInvocation、Inerceptor、Action、Result等。下面我们来具体看看这些组件有什么联系，它们之间是怎样在一起工作的。

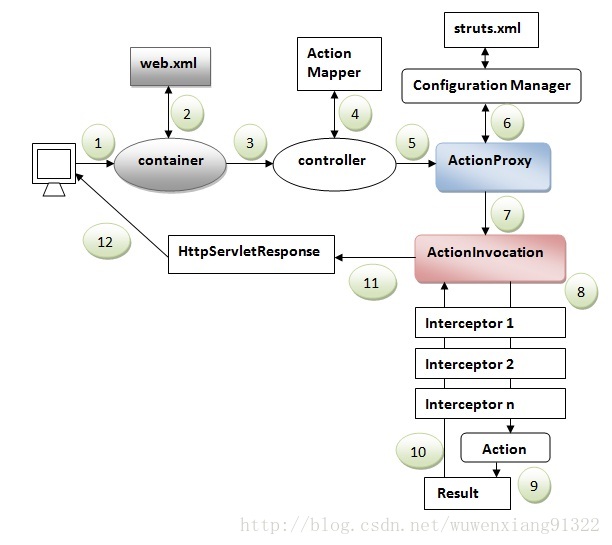

点击在新窗口中浏览原图 CTRL+鼠标滚轮放大或缩小

（1）  客户端（Client）向Action发用一个请求（Request）
（2）  Container通过web.xml映射请求，并获得控制器（Controller）的名字
（3）  容器（Container）调用控制器（StrutsPrepareAndExecuteFilter或FilterDispatcher）。在Struts2.1以前调用FilterDispatcher，Struts2.1以后调用StrutsPrepareAndExecuteFilter
（4）  控制器（Controller）通过ActionMapper获得Action的信息
（5）  控制器（Controller）调用ActionProxy
（6）  ActionProxy读取struts.xml文件获取action和interceptor stack的信息。
（7）  ActionProxy把request请求传递给ActionInvocation
（8）  ActionInvocation依次调用action和interceptor
（9）  根据action的配置信息，产生result
（10） Result信息返回给ActionInvocation
（11） 产生一个HttpServletResponse响应
（12） 产生的响应行为发送给客服端。
