Android性能优化：UI渲染机制以及优化 本文将暂不对 SurfaceFlinger服务的执行流程进行剖析，而是从更加底层的角度来了解APP的渲染机制，同时引出在渲染过程中遇到的性能问题，以及如何去发现、优化它们。

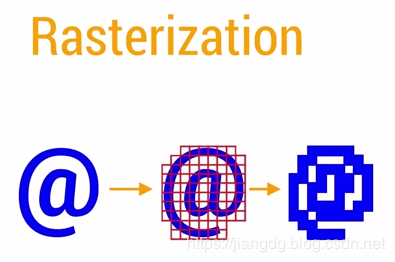

1. 渲染机制分析 1.1 渲染机制 对于开发者来说，APP的界面主要是由 XML布局文件来表现的，每个 XML布局文件中又包括了很多视图组件，比如ImageView、Button、TextView等等，它们分别表示了图片、按钮、字符串等不同的信息，那么这些复杂的XML布局文件和标记语言，又是如何转化成为用户能够看得懂的图像的呢？答案是： 格栅化(Rasterization)！所谓格栅化，就是将例如 字符串、 按钮、 路径或者 形状等的一些高级对象，拆分到不同的像素屏幕上进行显示。格栅化是一个非常费时的操作，CPU作为中央处理器本身任务就比较繁重，因此人们引入了 GPU(图像处理器)这块特殊的硬件来加快格栅化操作(硬件加速)。格栅化操作大体如下：

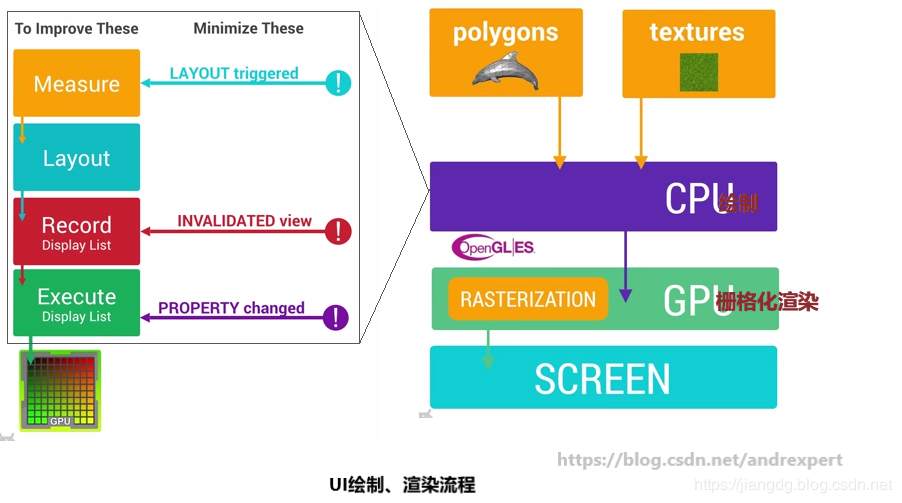

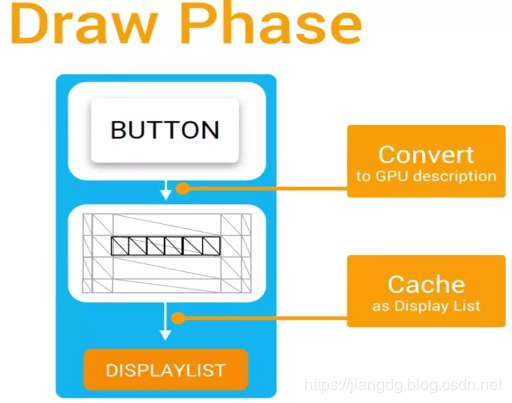

接下来，我们就来详细了解XML布局文件中的UI组件是如何被格栅化并渲染显示在屏幕上的？在APP绘制渲染过程中，与绘制渲染有关的硬件主要有CPU和GPU(图形处理器)，其中，CPU负责把UI组件计算成 Polygons(多边形)或 Texture(纹理)，而GPU负责格栅化和渲染工作。CPU和GPU通过 图形驱动层进行连接，这个 图形驱动层维护了一个 Display List队列，它们分别充当 生产者和 消费者，协作完成具体的绘制渲染过程。绘制渲染过程如下图所示：
首先， CPU会对UI组件(View)进行 Measure、 Layout、 Record、 Execute的数据计算工作，以将其计算成的 Polygons(多边形)或 Texture(纹理)，它们是GPU能够识别的对象，而承载这些信息的是一个被称为 Display List的结构体，它持有所有交给GPU绘制到屏幕上的数据信息，包含GPU要绘制的全部对象的信息列表和执行绘制操作的OpenGL命令列表。在某个View第一次需要被渲染的时候， Display List会因此被创建，当这个View需要显示到屏幕上时，GPU接收到绘制指令后会执行该 Display List。每个View拥有自己的 Display List， Display Lis本身也构成一个树状的结构，跟 View Hierachy(视图树)保持一致。

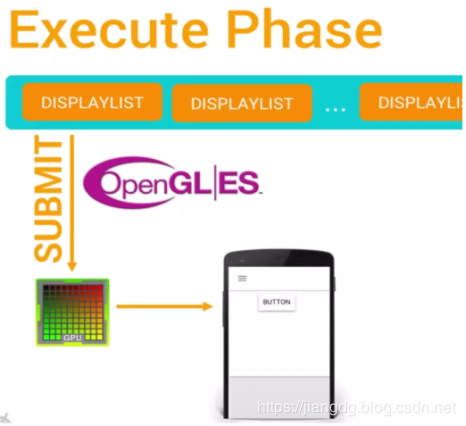

其次，由于每次从CPU计算得到的 Polygons或 Texture提交(转移)GPU是一件比较麻烦且耗时的事情( 注：实际提交的是Display List)，因此Android系统又引入了OpenGL ES，该库API允许将那些需要渲染的 Polygons或 Texture存储(Hold)在GPU存储器(显存)中，当下一次需要渲染的时候只需要在GPU存储器里引用它，然后告诉OpenGL如何绘制就可以了，而不再需要经过CPU上传。需要注意的是，假如View的绘制内容发生变化，那么GPU Memory存储的 Display List就无法再继续使用，这时就需要CPU重新计算创建 Display List并重新执行指令更新到屏幕。
最后，当GPU完成对纹理的格栅化、渲染后，它会将渲染的结果放入 帧缓冲区，视频控制器会按照 VSync(垂直同步)信号逐行读取帧缓冲区的数据，经过可能的数模转换传递给显示器显示。

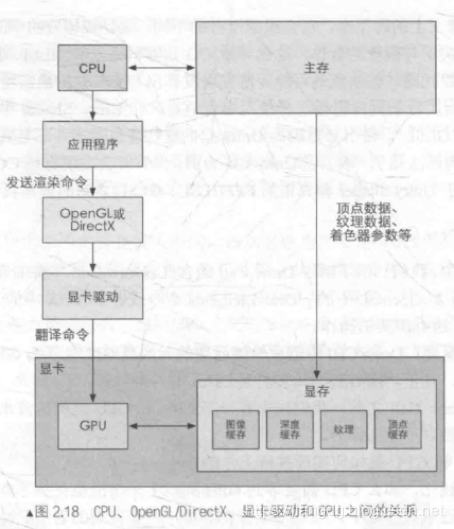

- CPU、OpenGL与GPU之间的关系
1.2 卡顿现象 前面说到，当GPU渲染完成后会将渲染的结果存储到 帧缓冲区，视频控制器会按照 VSync(垂直同步)信号逐行读取帧缓冲区的数据，经过可能的数模转换传递给显示器显示。那么问题来了，什么是VSYNC信号？在讲解VSYNC之前，我们需要了解两个相关的概念： Refresh Rate和 Frame Rate。

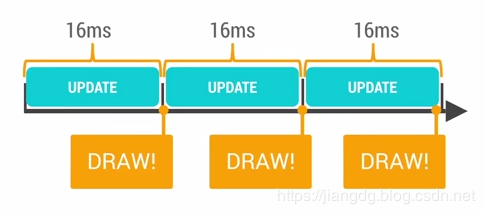

表示屏幕在一秒内被刷新的次数，取决于硬件的固定参数，目前大部分手机这个固定参数(屏幕刷新频率)为 60Hz。也就是说，Android系统每隔约 16ms（1000ms/60=16.66ms）就会重新刷新一次界面(Activity)，因此我们有16ms的时间去完成每帧的绘制、渲染的逻辑操作。
表示GPU在一秒内能够渲染的帧数，通常为 60fps。为什么是 60fps？这是因为人眼与大脑之间的协作无法感知超过 60fps的画面更新。简单的说，人眼看到的动画其实都是一帧帧连续播放的静态图片，当播放的速度达到1秒针24帧( 24fps)时，对于人眼感知来说就是连续的线性运动。当然低于30fps在某些场景仍然无法顺畅表现绚丽的画面，此时就需要 60fps来达到想要的效果。

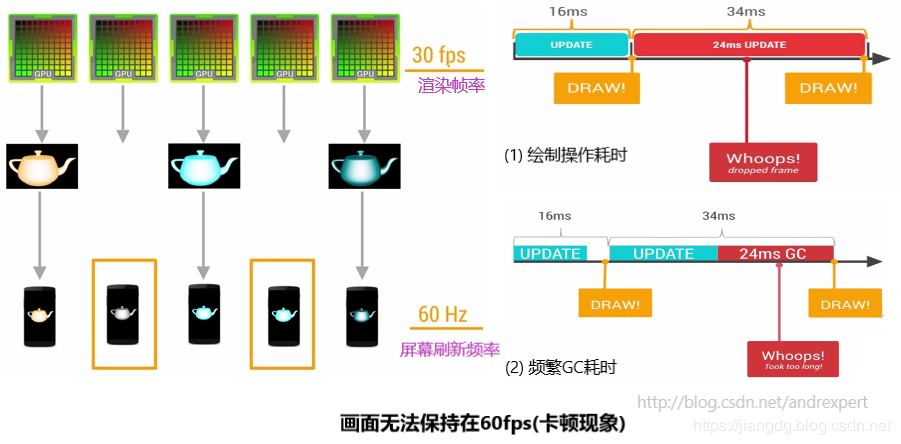

现在我们再来理解下VSYNC信号：**屏幕的刷新过程是每一行从左到右(水平刷新， Horizontal Scanning)，从上到下(垂直刷新，Verical Scanning)。当整个屏幕刷新完毕，即一个垂直刷新周期完成，会有短暂的空白期，此时Android系统就会发出VSYNC信号，触发下一帧对UI的渲染、显示。VSYNC是一种定时中断，一旦收到VSYNC信号CPU就开始处理帧数据，通常Android系统每隔16ms发出VSYNC信号，这个周期时间由屏幕刷新频率决定。**通常来说，帧率超过刷新频率只是一种理想的状态，在超过 60fps的情况下，GPU所产生的帧数据会因为等待 VSYNC的刷新信息而被Hold住，这样能够保持每次屏幕刷新都有实际的新的数据可以显示。但是基本上我们遇到的是 帧率<=屏幕刷新频率的情况，尤其是在帧率小于刷新频率时，会出现待 VSYNC信号到来时，屏幕没有可以刷新的数据，即帧缓冲区还是之前的那帧图像，这就会导致屏幕显示的该帧画面内容仍然是上一帧的画面，而这种现象我们就称之为" 掉帧"，对于用户来说，就是界面出现了 卡顿现象，即运行不流畅。
由此我们可以得出，Android系统之所以会出现 卡顿现象是因为的某些操作耗费了帧间隔时间( 16ms)，导致其他类似计算、渲染等操作的可用时间就会变少，在 16ms无法完成正常的绘制、渲染工作。当下一个VSYNC信号到来时，Android系统尝试在屏幕上绘制新的一帧，但是新的一帧还没准备好，就会导致无法进行正常渲染，画面就不会刷新，用户看到的还是上一帧的画面，从而发生了丢帧。产生卡顿的原因有很多，主要有以下几点：
- 布局Layout过于复杂，无法在16ms内完成渲染；
- 同一时间动画执行的次数过多，导致CPU或GPU负载过重；
- View过度绘制，导致某些像素在同一帧时间内被绘制多次
- 在UI线程中做了很多耗时的操作；
- GC回收时暂停时间过长或者频繁GC产生大量的暂停时间(内存抖动)；

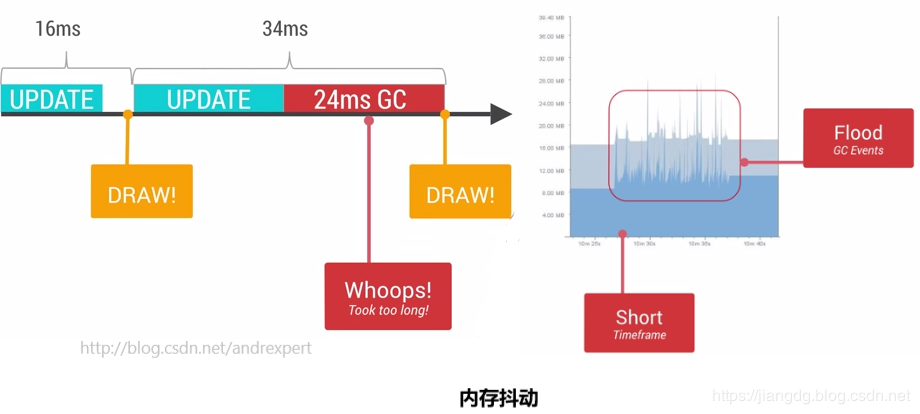

1.3 内存抖动 在1.2小节我们谈到，大量不停的GC操作会显著占用帧间隔时间( 16ms)，如果在帧间隔时间里面做了过多的GC操作，那么自然其他类似计算，渲染等操作的可用时间就变得少了，就容易出现丢帧现象，而导致这种频繁GC的原因之一就是“ 内存抖动(Memory Churn)”。内存抖动是因为大量的对象被创建又在短时间内马上被释放，瞬间产生大量的对象会严重占用 年轻代(Yong Generation)的内存区域，当达到阀值时剩余空间不够的时候，也会触发GC。即使每次分配的对象占用了很少的内存，但是他们叠加在一起会增加Heap的压力，从而触发更多其他类型的GC。
2. 渲染优化方式 从上一小节的分析可知，Android系统的渲染机制主要体现在CPU的绘制和GPU的格栅化、渲染两个阶段，其中，主要比较耗时的在CPU的绘制过程，即将UI对象转换为一系列的多边形和纹理，和从CPU上传Display List数据到GPU过程。如果CPU/GPU 负载过量或者上传数据次数过多，就会导致 16ms 内没有绘制、渲染完成出现渲染性能问题。因此，对于渲染性能方面的的优化，我们将从这两个方面进行剖析，即减轻CPU/GPU的负载量和减少占用额外的GPU资源。下面我们就介绍几个工具来帮助我们发现、解决一些渲染性能优化问题，主要有 Profile GPU Rendering、 SysTrace以及 TraceView等。
2.1 过度绘制优化 所谓过度绘制，指的是 在屏幕上某个像素在同一帧时间内被绘制多次，从而浪费了CPU和GPU的资源。举个例子来说，假如我们要粉刷房子的墙壁，一开始刷绿色，接着又开始刷黄色，这样黄色就将绿色盖住了，为此第一次的粉刷就白干了。产生过度绘制主要有两个原因：
- 在XML布局中，控件有重叠且都有设置背景；
- View的onDraw在同一区域绘制多次；
2.1.1 Show GPU overdraw Show GPU overdraw是Android系统提供的一个查看界面 过度绘制的工具，我们可以在手机设置里的开发者选项中开启它，即 开发者选项->调试GPU过度绘制。Show GPU overdraw效果：
开启调试GPU过度绘制后，我们的界面就会出现各种颜色，它们的具体含义如下：
- 白色：没有过度绘制，即每个像素点在屏幕上只绘制了一次；
- 蓝色：一次过度绘制，即每个像素点在屏幕上绘制了两次；
- 绿色：二次过度绘制，即每个像素点在屏幕上绘制了三次；
- 粉红色：三次过度绘制，即每个像素点在屏幕上绘制了四次；
- 红色：四次以上过度绘制；
为此我们可以得出，一个合格的界面应该以白色和蓝色为主，绿色以上的区域不要超过整体的三分之一，总之颜色越浅越好。

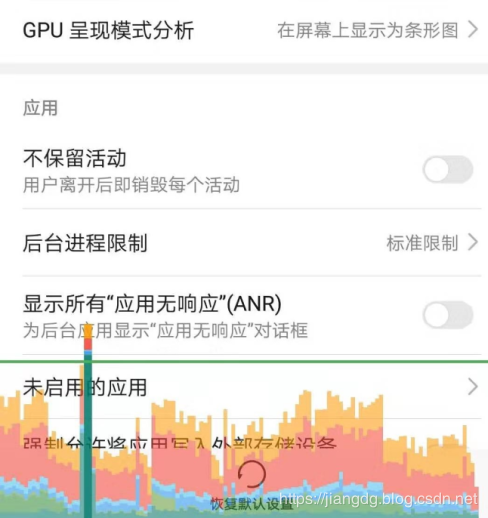

2.1.2 Profile GPU Rendering Profile GPU Rendering是Android4.1系统引入用于 展示GPU渲染每帧时各个阶段所消耗的时间，以便于我们可以直接观察到渲染该帧时各个阶段的耗时情况，即有没有超过16ms。我们可以在手机设置里开发者选项中打开它( 开发者选项->GPU显示配置文件/GPU呈现模式分析->在屏幕上显示为条形图)，接着手机屏幕的底部就会出现彩色的柱状。效果如下图所示：

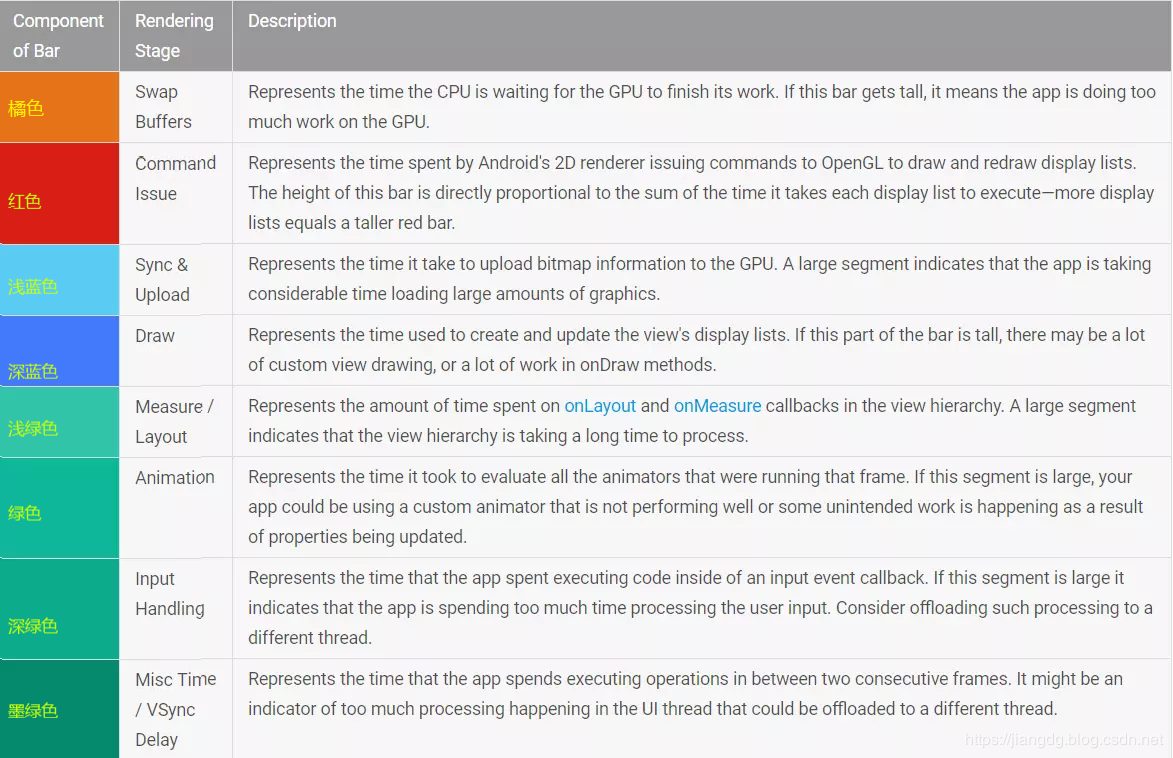

图中绿色横轴代表帧时间，彩色的柱状(纵轴)表示某一帧的耗时。绿色的横线为警戒线，超过这条线则意味着该帧绘制渲染的时间超过了16ms，我们应尽量保证垂直的彩色柱状图保持在绿线下面，任何时候一帧超过绿线，我们的app将会丢掉一帧。每一个彩色柱状图代表一帧的渲染，越长的垂直柱状图表示这一帧需要渲染的时间越长。当APP在运行时，我们会看到手机底部的柱状图会从左到右动态地显示，随着需要渲染的帧数越来越多，他们回堆积在一起，这样就可以观察到这段时间帧率的变化。下图为柱状图中不同颜色代表的意义：
颜色意义解释：
- 橘色：代表 处理的时间。代表CPU在等待GPU完成工作的时间，如果过高表示GPU很繁忙；
- 红色：代表 执行的时间。Android 的2D渲染器向OpenGL发出命令绘制或重绘display lists 花费的时间，柱子的高度等于所有Display list绘制时间的总和。如果红色柱状图很高，可能由于重新提交视图而导致，还有复杂的自定义View也会导致红的柱状图变高；
- 浅蓝色：向CPU传输Bitmap花费的时间，过高代表了加载了大量图形；
- 深蓝色：代表 绘制的时间。也就是需要多长时间去创建和更新Dispaly List。过高代表在onDraw中花费过多时间,可能是自定义画图操作太多或执行了其它操作；
- 淡绿色：代表了 onLayout和 onMeasure方法消耗的总时间，这段很高代表遍历整个view树结构花费了太多时间；
- 绿色：代表为该帧内所有animator求值(属性动画中代表通过估值器计算属性的具体值)所花费的时间.如果这部分过高，代表自定义animator性能不佳或者更新view属性引发了某些意外操作；
- 深绿色：代表app在用户输入事件回调中花费的时间，这部分过高可能意味着app处理用户输入事件时间过长，建议将操作分流到工作线程；
- 墨绿色：代表在连续两帧间的时间间隔,可能是因为子线程执行时间过长抢占了UI线程被cpu执行的机会。
为此，我们可以得出在Profile GPU Rendering中，假如 红色/橘色占比较大，说明可能出现 重复布局的情况，可以从 否减少视图层级、减少无用的背景图、减轻自定义控件复杂度等方面去优化；假如 蓝色/浅蓝/各种绿色占比较大，应该从 耗时操作这方面去优化。当然，Profile GPU Rendering可以找到渲染有问题的界面，但是想要修复的话，只依赖Profile GPU Rendering是不够的，我们可以通过如下两款工具来定位问题，即 TraceView和 Hierarchy Viewer，前者能够详细分析问题原因；后者能够查看布局的层次和每个View所花费的时间。Systrace
总之，我们应尽量从以下几个方面避免过度绘制。
- 移除无用的背景图；
- 减少视图层级，尽量使用扁平化布局，比如Relativeayout；
- 减轻自定义控件复杂度，重叠区域可以使用canvas.clipRect方法指定绘制区域；`
2.2 卡顿优化 前面我们谈到，Android系统之所以会出现 卡顿现象是因为的某些操作耗费了帧间隔时间( 16ms)，导致其他类似计算、渲染等操作的可用时间就会变少，在 16ms无法完成正常的绘制、渲染工作。当下一个VSYNC信号到来时，Android系统尝试在屏幕上绘制新的一帧，但是新的一帧还没准备好，就会导致无法进行正常渲染，画面就不会刷新，用户看到的还是上一帧的画面，从而发生了丢帧，这就是"卡顿现象"。下面我们介绍两款分析界面卡顿的利器，即 SysTrace和 TraceView，其中， SysTrace为卡顿原因指明大体方向， TraceView则是找到是什么让CPU繁忙、某些方法的调用次数等具体信息。
2.2.1 SysTrace SysTrace是Android 4.1中新增的性能数据采样和分析工具，它可以帮助我们收集Android关键子系统的运行信息，如SurfaceFlinger、WMS等Framework部分关键模块、服务、View体系系统等。 Systrace的功能包括跟踪系统的I/O操作、内核工作队列、CPU负载以及Android各个子系统的运行状态。**对于UI显示性能，比如动画播放不流畅、渲染卡顿等问题提供了分析数据。**我们可以在AS的Android Device Monitor(DDMS)开启 Systrace，需要注意的是，AS 3.0以后谷歌已将DDMS从AS面板上移除，但我们仍然可以打开 sdk目录/tools/monitor.bat使用它。 SysTrace使用方法如下：

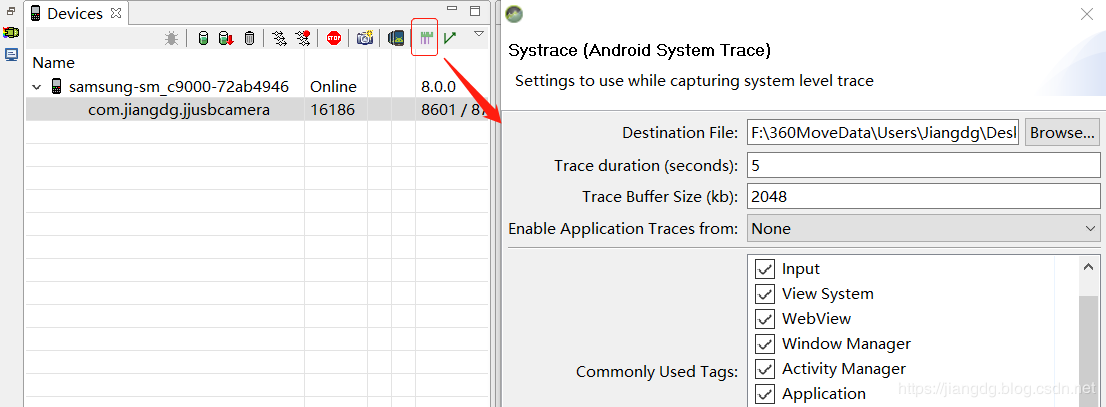

- 双击 sdk目录/tools/monitor.bat打开DDMS，单击DDMS面板上的Systrace按钮；
- 进入抓取设置界面后设置跟踪的时长，以及trace.html文件输出路径等内容；
- 操作APP我们怀疑卡顿的地方，对该过程进行跟踪；
- 待跟踪结束后就会在指定路径生产trace.html文件，接下来用Chrome浏览器打开它进行分析。

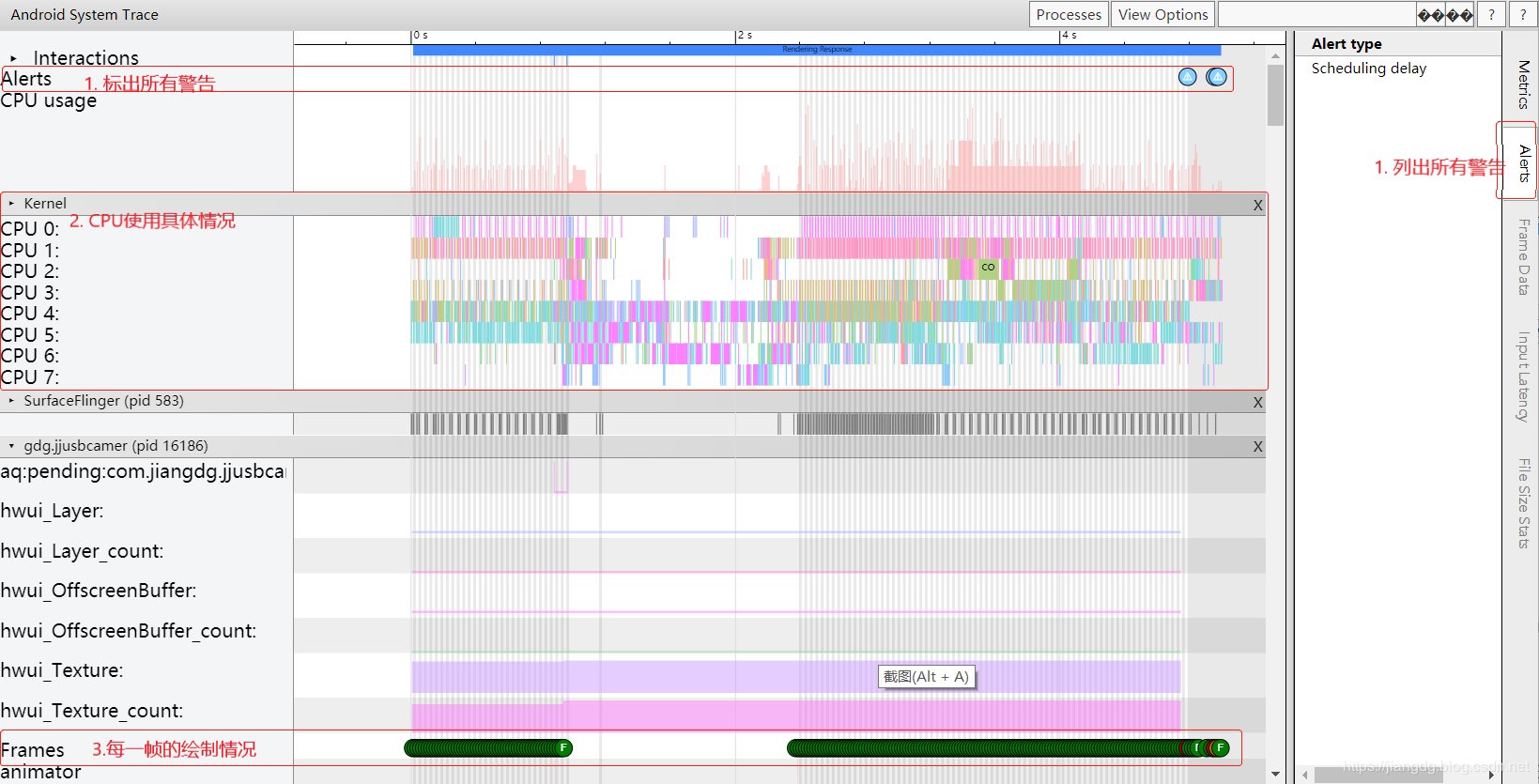

- 用Chrome分析trace.html
总体来说，trace.html主要记录了Android系统中所有进程和线程运行信息，且同一个进程内按线程进行纵向拆分，每个线程均记录了自己的工作。从上图可知，在trace.html文件中我们应着重关注三个方面： Alerts、 Frames和 Kernel CPU，下面我们就详细分析如何使用它们来定位问题。
- Alerts部分
Alerts部分是Systrace自动分析trace中的事件，并能自动高亮某个性能问题作为一个Alerts(警告)，建议调试人员下一步怎么做。可以通过点击顶部浅蓝色圆圈查看某一个警告，或者点击右侧的 Alerts选项列出所有警告信息，这些信息将会按类别列出，比如上图中列出了 Scheduling delay。选中一条Alert详情如下：
Scheduling delay（调度延迟）的意思就是一个线程在处理一块运算的时候，在很长一段时间都没有被分配到CPU上面做运算，从而导致这个线程在很长一段时间都没有完成工作。从上图可以看出，选中的这帧只运行了 2.343ms，而有 101.459ms是在休眠，这就意味着这一帧的渲染过程非常慢。当然仅仅通过Alerts的提示仍然无法找到渲染慢的原因，接下来就需要借助Frames部分进一步定位。
- Frames部分

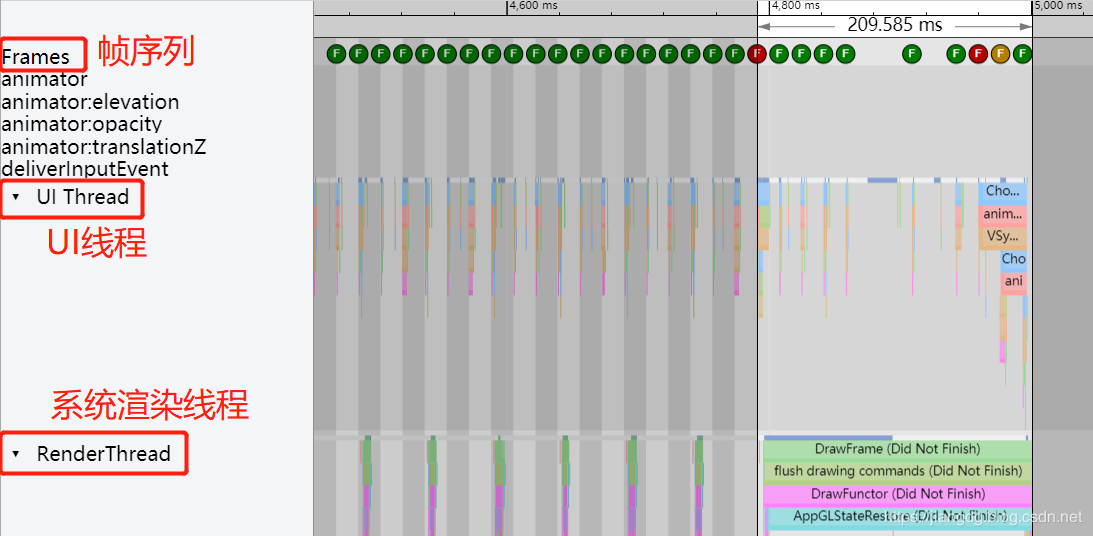

Frames部分给出的是应该的帧数，每一帧就是一个 F圆圈， F圆圈有三种颜色：绿色、黄色和红色，其中，绿色表示该帧渲染流畅(即没有超过16.66ms，满足每秒60帧稳定所需的帧)，黄色和红色表示该帧的渲染时间超过了16.66ms，这就意味着黄色和红色代表的帧存在渲染性能问题(红色比黄色更严重)。我们点击红色的 F圆圈，在面板的底部会给出具体的Alert信息(同Alert部分)，然后我们再按下电脑键盘上的 M键可以看到被高亮的部分就是这帧精确的时间耗时。应用区域的Frames展示如下：
由于Android 5.0以上系统UI渲染的工作是在 UI Thread和 RenderThread完成的，我们使用键盘的 W键对这两个区域放大，然后选择两个线程中最长的一块区域(表示某个函数方法)观察那些View在被填充过程中耗时比较严重。我们点击 DrawFrame这个方法，在面板的底部可以得到以下信息：

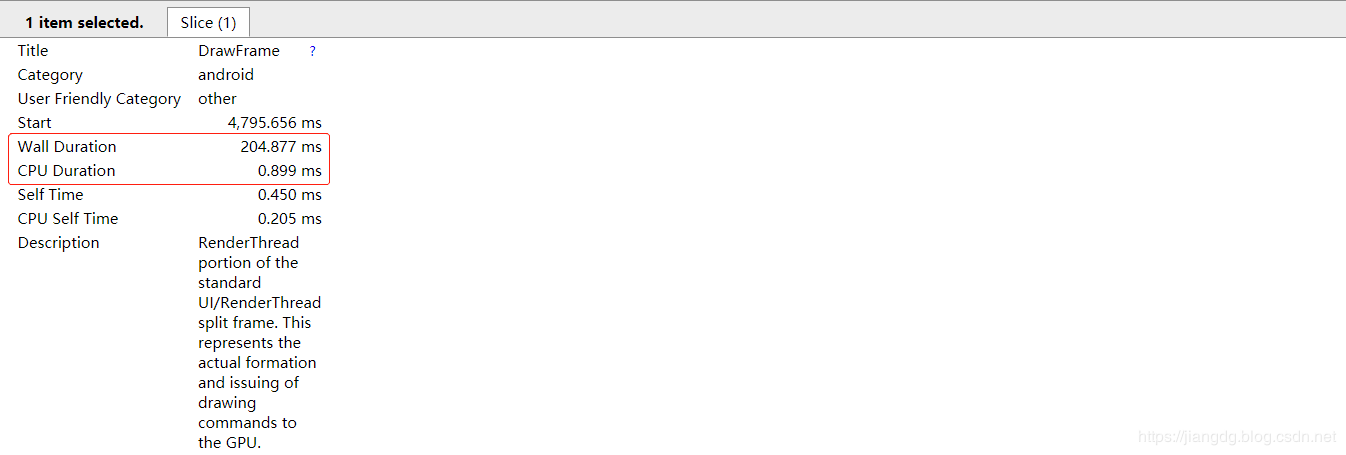

从上图可以看出， Wall Duration代表着这一块区域的开始到结束的耗时，为204.877ms； CPU Duration代表实际CPU在处理这一块区域的耗时，即分配CPU的时长0.899ms。很显然，这两个时间差距非常大，CPU只消耗了不到1ms的时间来运算这块区域。这就意味着可能其他线程/进程长期占用CPU，导致RenderThread无法进行正常运算出现渲染异常。接下来，我们就通过分析Kernel CPU部分进一步确定是哪个线程/进程长期占用CPU。
- Kernel CPU部分

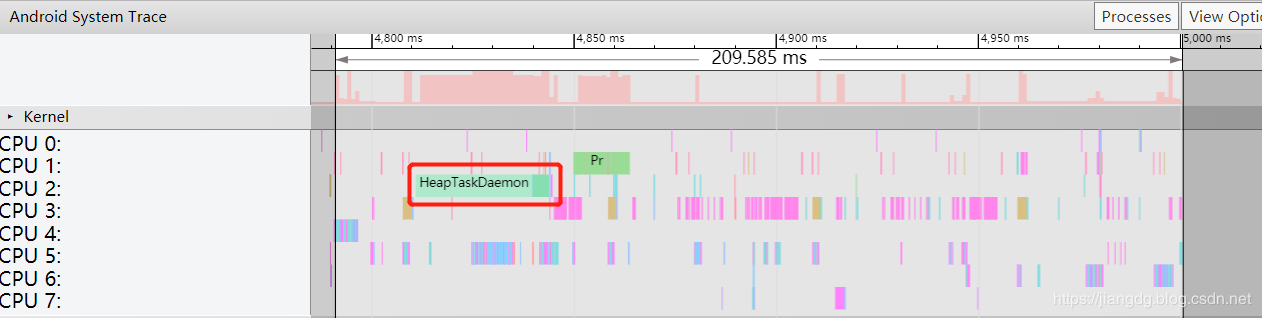

在Kernel CPU区域，每一行代表一个CPU核心和它执行任务的时间片，放大后会看到每个色块代表一个执行的进程，色块的长度代表其执行时间。如下图所示：

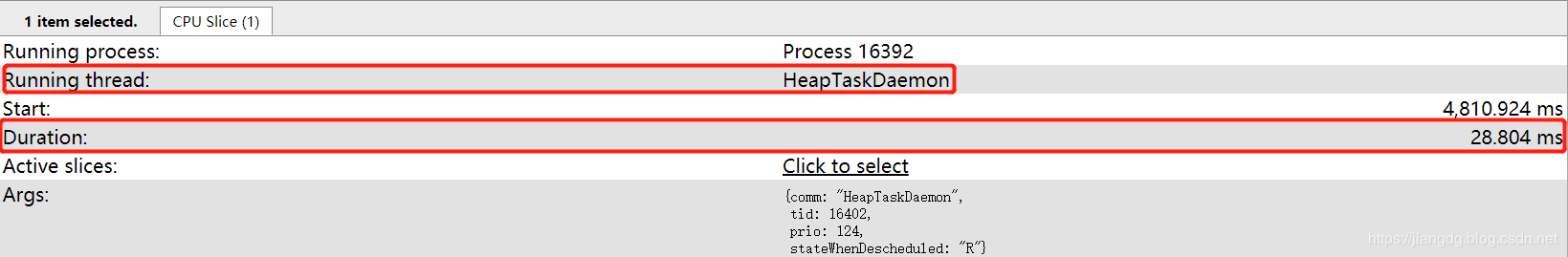

在之前选中的帧区域，我们很容易看到一个很长的绿色块，位于CPU2上，这个绿色块CPU执行的进程为HeapTaskDaemon，从进程名来看很容易猜出这个进程就是我们的GC守护进程。这就意味着，在这一帧内执行了长时间的垃圾回收操作，由于系统执行GC操作时会将正在执行的其他进行挂起，GC进程会独占CPU，长时间的GC操作或频繁GC就会导致其他进程长时间分配不到CPU时间片，这就是导致渲染变慢的根本原因。我们点击HeapTaskDaemon颜色块，可以看到具体的GC时间，如下图所示：
操作快捷键
需要注意的是，由于Systrace是以系统的角度返回一些信息，只能提供一个大概且深度有限，我们可以用它来进行粗略的检查，以便获得具体分析的方向。如果需要进一步得到是哪块代码引起的CPU繁忙、某些方法的调用次数等，就需要借助TraceView这个工具进行。
2.2.2 TraceView TraceView是Android SDK中自带的数据采集和分析工具，与 Systrace不同的是，它是从 代码层面来分析性能问题，且针对的是 每个方法来分析，比如当我们发现应用出现卡顿的时候，就可以通过 TraceVIew来分析出现卡顿时在方法的调用上有没有很耗时的操作。开启 TraceView方法与 Systrace一样，都是在 DDMS中启动。在使用 TraceView时，我们需要着重关注以下两个方面：
- 调用次数不多，但是每一个执行都很耗时；
- 方法耗时不大，但是调用次数太多；
TraceView使用方法：
- 双击 sdk目录/tools/monitor.bat打开DDMS，单击DDMS面板上左上角带小红点按钮，文字提示为 start Method Profiling，然后按钮左上方会出现一个灰色的正方形，文字提示为 stop Method Profiling，此时按钮变为停止采集功能；
- 进入 Profiling Options配置采样频率，默认为1000微秒；
- 操作APP我们怀疑卡顿的地方，对该过程进行跟踪；
- 操作结束后再次点击之前的按钮(文字提示 stop Method Profiling)结束采集。

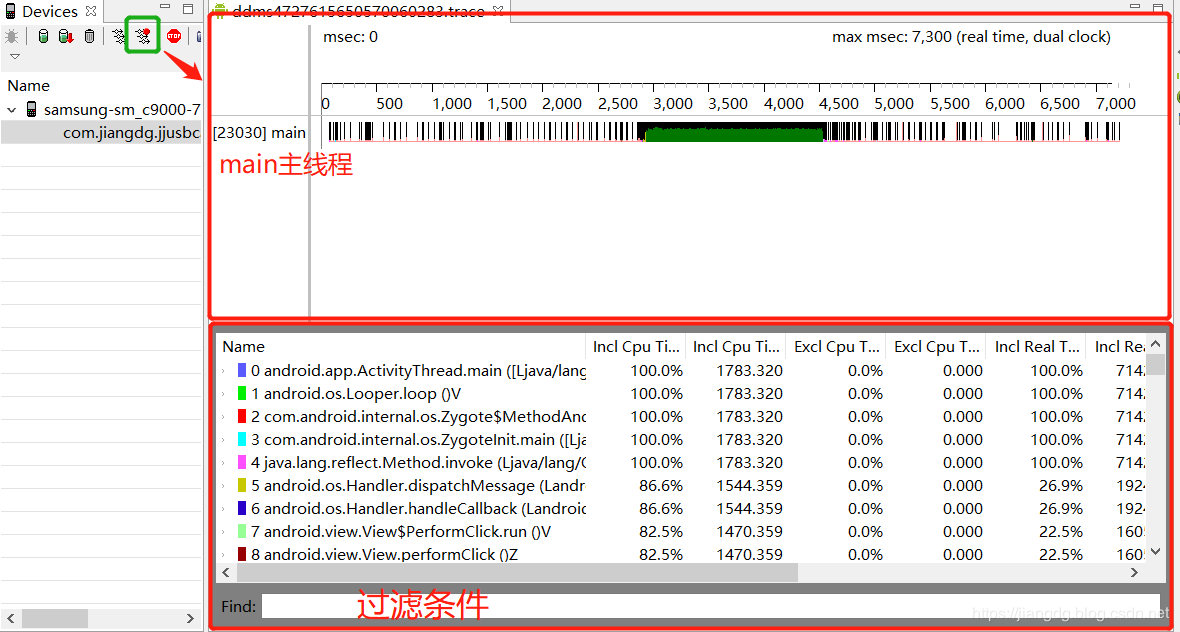

从上图可以看出， TraceView的面板分上下两个部分：
- 时间线面板以每个线程为一行，右边是该线程在整个过程中方法执行的情况；
- 数据分析面板是以表格的形式展示所有线程的方法的各项数据指标；
时间线面板：
时间线面板以每个线程为一行，右边是该线程在整个过程中方法执行的情况，比如上图中显示的main线程就是Android应用的主线程，当然也会存在其他线程，可能会因操作不同而发生改变。每个线程的右边对应的是该线程中每个方法的执行信息，左边为第一个方法执行开始，最右边为最后一个方法执行结束，其中的每一个小立柱就代表一次方法的调用，你可以把鼠标放到立柱上，就会显示该方法调用的详细信息。
如上图所示，墨绿色的立柱表示 FibonacciActivity.computeFubonacci()方法的执行情况，可以看出这个方法执行的时间很长，尤其是对于处于主线程中，这是非常不正常的现象。如果你想在分析面板中详细查看该方法，可以双击该立柱，数据分析面板自动跳转到该方法。
数据分析面板：
数据分析面板右侧为时间线面板中每个立柱表示的方法，当我点击墨绿色立柱后， FibonacciActivity.computeFubonacci()方法被高亮，展开该方法我们可以看到 Parents和 Children，其中， Parents表示谁调用了computeFubonacci()方法， Children表示computeFubonacci()方法调用了哪些方法。数据分析面板的左侧展示的是每个方法(一行)执行的耗时，我们着重看下computeFubonacci()方法 Incl Real Time值为1595.360ms，这显然是不正常的。另外，再看下 Calls+Recur Calls/Total的值显示computeFubonacci()方法数为1，但是被递归调用了1491次。因此，我们就可以得出之前的APP操作之所以会出现卡顿，是因为 在主线程的FibonacciActivity中递归调用了computeFubonacci()方法，导致CPU被长期占用，从而导致渲染线程无法获得CPU资源出现无法正常渲染的性能问题。
每一列数据代表的含义如下表所示： | | 名称 | 意义 |
|---|
| Name | 方法的详细信息，包括包名和参数信息 | | Incl Cpu Time | Cpu执行该方法该方法及其子方法所花费的时间 | | Incl Cpu Time % | Cpu执行该方法该方法及其子方法所花费占Cpu总执行时间的百分比 | | Excl Cpu Time | Cpu执行该方法所话费的时间 | | Excl Cpu Time % | Cpu执行该方法所话费的时间占Cpu总时间的百分比 | | Incl Real Time | 该方法及其子方法执行所话费的实际时间 | | Incl Real Time % | 上述时间占总的运行时间的百分比 | | Excl Real Time % | 该方法自身的实际允许时间 | | Excl Real Time | 上述时间占总的允许时间的百分比 | | Calls+Recur Calls/Total | 调用次数+递归次数 | | Calls/Total | 调用次数和总次数的占比 | | Cpu Time/Call | Cpu执行时间和调用次数的百分比，代表该函数消耗cpu的平均时间 | | Real Time/Call | 实际时间于调用次数的百分比，该表该函数平均执行时间 |
/** UI卡顿现象
* @Auther: Jiangdg
* @Date: 2019/11/18 15:06
* @Description: 使用斐波那契数列人为制造卡顿现象
*/
public class FibonacciActivity extends AppCompatActivity {
private static final String LOG_TAG = "FibonacciActivity" ;
@Override
protected void onCreate (Bundle savedInstanceState ) {
super . onCreate (savedInstanceState ) ;
setContentView (R .layout .activity_fibonacci ) ;
Button mbtn = (Button ) findViewById (R .id .caching_do_fib_stuff ) ;
mbtn . setText ( "计算斐波那契数列" ) ;
mbtn . setOnClickListener ( new View .OnClickListener ( ) {
@Override
public void onClick (View v ) {
Log . i (LOG_TAG , String . valueOf ( computeFibonacci ( 40 ) ) ) ;
}
} ) ;
WebView webView = (WebView ) findViewById (R .id .webview ) ;
webView . getSettings ( ) . setUseWideViewPort ( true ) ;
webView . getSettings ( ) . setLoadWithOverviewMode ( true ) ;
webView . loadUrl ( "file:///android_asset/shiver_me_timbers.gif" ) ;
}
public int computeFibonacci ( int positionInFibSequence ) {
//0 1 1 2 3 5 8
if (positionInFibSequence <= 2 ) {
return 1 ;
} else {
return computeFibonacci (positionInFibSequence - 1 )
+ computeFibonacci (positionInFibSequence - 2 ) ;
}
}
} |
----------------------------
